Sicherheit, auf die Sie sich verlassen können

Wassersackrohre werden zur Abkühlung eines Messmediums und zur Verhinderung der Pulsierung im Messgerät eingesetzt. In den Wassersackrohren bildet sich ein Kondensat, sodass ein Eindringen des Messstoffes in das Druckmessgerät verhindert wird. Die Wassersackrohre werden unter Berücksichtigung von Temperatur, Druck und Art des durchfließenden Mediums ausgewählt.

Im Einzelnen fertigen wir

  • Rohrdurchmesser: 1/2, 3/8 und 1/4
  • Verschiedene Rohrwerkstoffe: P235GH-TC1 / P235GH-TC2 / 16 Mo 3 / 13 CrMo 4-5 / 10 CrMo 910 / 1.4571
  • Wassersackrohre aus weiteren Sonderwerkstoffen oder Ausführungen nach Ihren Zeichnungen bitten wir anzufragen.

Überzeugen Sie sich selbst von der Qualität unserer Wassersackrohre und fragen Sie bei uns an.

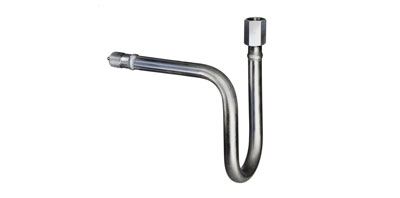

U-Form DIN 16282 Form A

aus nahtl. Stahlrohr

Form A

Eintritt: Anschlusszapfen DIN 16282 Form 4
G 1/2 rechts
Austritt: Anschlusszapfen DIN 16282 Form 6
G 1/2 links mit Spannmuffe
DIN 16283 G 1/2 rechts-links

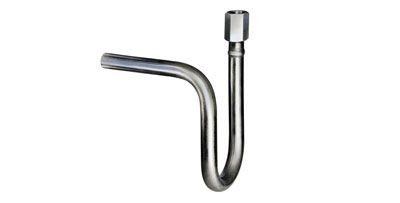

Bild Wassersackrohre U-Form DIN 16282 Form B

U-Form DIN 16282 Form B

aus nahtl. Stahlrohr

Form B

Eintritt: Anschweißende mit Fase
Austritt: Anschlusszapfen DIN 16282 Form 6
G 1/2 links mit Spannmuffe
DIN 16283 G 1/2 rechts-links



Bild Wassersackrohre U-Form DIN 16282 Form B

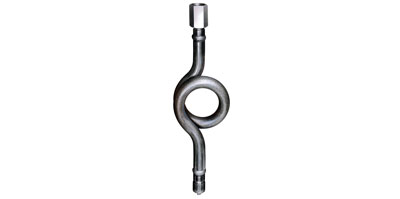

Kreisform DIN 16282 Form C

aus nahtl. Stahlrohr

Form C

Eintritt: Anschlusszapfen DIN 16282 Form 4
G 1/2 rechts
Austritt: Anschlusszapfen DIN 16282 Form 6
G 1/2 links mit Spannmuffe
DIN 16283 G 1/2 rechts-links



Bild Wassersackrohre Kreis-Form DIN 16282 Form C

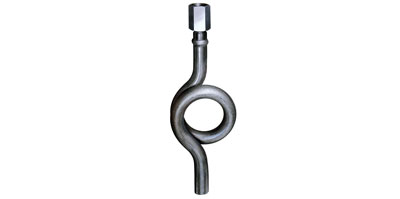

Kreisform DIN 16282 Form D

aus nahtl. Stahlrohr

Form D

Eintritt: Anschweißende mit Fase
Austritt: Anschlusszapfen DIN 16282 Form 6
G 1/2 links mit Spannmuffe
DIN 16283 G 1/2 rechts-links



Bild Wassersackrohre Kreisorm DIN 16282 Form D

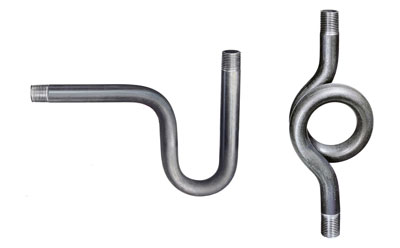

Type 3 U-Form & Kreisform

aus nahtl. Stahlrohr

13,5 mm Rohr-Außendurchmesser:

Eintritt: Außengewinde R 1/4
Austritt: Außengewinde R 1/4

17,2 mm Rohr-Außendurchmesser:

Eintritt: Außengewinde R 3/8
Austritt: Außengewinde R 3/8

21,3 mm Rohr-Außendurchmesser:

Eintritt: Außengewinde R 1/2
Austritt: Außengewinde R 1/2



Bild Wassersackrohre Type 3 U-Form

U-Form & Kreisform

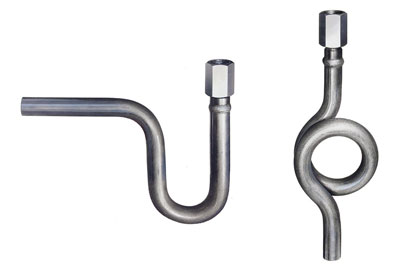

Type 5 U-Form & Kreisform

aus nahtl. Stahlrohr

13,5 mm Rohr-Außendurchmesser:

Eintritt: unbearbeitetes Anschweißende
Austritt: Anschlusszapfen G 1 /4 links mit
Spannmuffe DIN 16283
G 1/4 rechts-links


21,3 mm Rohr-Außendurchmesser:

Eintritt: unbearbeitetes Anschweißende
Austritt: Anschlusszapfen DIN 16282 Form 6
G 1/2 links mit Spannmuffe
DIN 16283 G 1/2 rechts-links
Bild Wassersackrohre Type 5 U-Form

U-Form & Kreisform

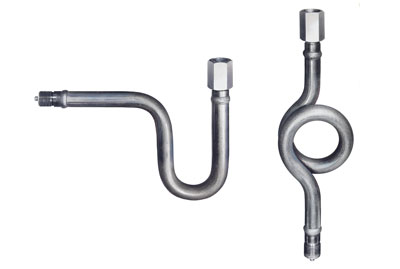

Type 8 U-Form & Kreisform

aus nahtl. Stahlrohr

13,5 mm Rohr-Außendurchmesser:

Eintritt: Anschlusszapfen G 1/4 rechts
Austritt: Anschlusszapfen G 1/4 links mit
Spannmuffe DIN 16283
G 1/4 rechts-links


21,3 mm Rohr-Außendurchmesser:

Eintritt: Anschlusszapfen DIN 16282 Form 4
G 1/2 rechts
Austritt: Anschlusszapfen DIN 16282 Form 6
G 1/2 links mit Spannmuffe
DIN 16283 G 1/2 rechts-links
Bild Wassersackrohre Type 8 U-Form

U-Form & Kreisform

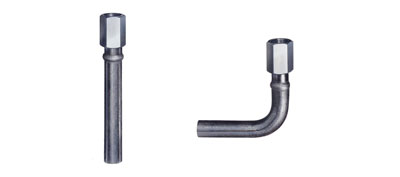

Anschlussrohre gerade Form & Winkelform

aus nahtl. Stahlrohr

Gerade und Winkelform

Eintritt: unbearbeitetes Anschweißende
Austritt: Anschlusszapfen DIN 16282 Form 6
G 1/2 links mit Spannmuffe
DIN 16283 G 1/2 rechts-links
Bild Anschlussrohre gerade Form & Winkelform
